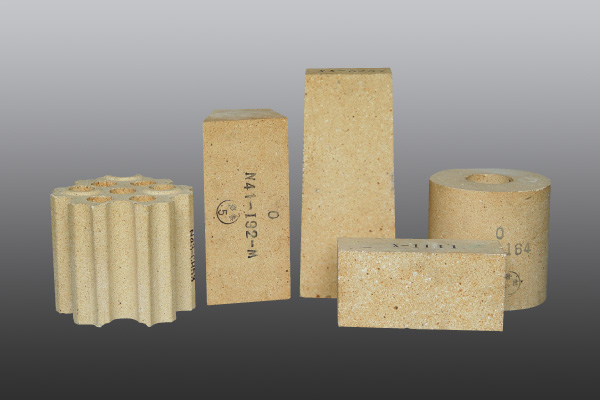

|
|
|
|
|
|
|
|
|
|
|
|
 產(chǎn)品詳細介紹 |
|
項 目 \ 牌 號 |
XX |
X |
N43 |
N42 |
N41 |
DRN-125 |
DRN-120 |
DRN-115 |
DRN-110 |
| Al2O3 % |
≥42 |
≥42 |
≥40 |
≥40 |
≥42 |
≥45 |
≥42 |
≥40 |
≥36 |
耐火度 ℃
|
≥1750 |
≥1750 |
≥1730 |
≥1730 |
≥1750 |
|
|
|
|
顯氣孔率 %
|
≤20 |
≤20 |
≤24 |
≤24 |
≤24 |
≤22(24) |
≤22(24) |
≤22(24) |
≤22(24) |
體積密度 g/cm3
|
≥2.15
|
≥2.15
|
≥2.10
|
≥2.15
|
≥2.25
|
2.15～2.35
|
2.00～2.20
|
2.00～2.20
|
2.00～2.20
|
常溫耐壓強度 Mpa
|
≥35 |
≥35 |
≥30 |
≥30 |
≥30 |
≥40 |
≥35 |
≥30 |
≥25 |
荷重軟化溫度KD T2℃
|
≥1450 |
≥1450 |
≥1400 |
≥1450 |
≥1450 |
|
|
|
|
重燒線變化率 %
|
1400 ℃×4h
±0.2 |
1400 ℃×4h
±0.2 |
1300 ℃×2h
±0.2 |
1350 ℃×2h
±0.2 |
1400 ℃×2h
±0.2 |
1400 ℃×2h
-0.3～0.1 |
1350 ℃×2h
-0.3～0.1 |
1300 ℃×2h
-0.4～0.1 |
1300 ℃×2h
-0.4～0.1 |
0.2Mpa蠕變率 %
(20-50)h
|
1250 ℃
≤0.2 |
1200 ℃
≤0.2 |
1150 ℃×50h
≤0.8 |
1200 ℃×50h
≤0.8 |
1250 ℃×50h
≤0.8 |
1250 ℃×50h
≤0.8 |
1200 ℃×50h
≤0.8 |
1150 ℃×50h
≤0.8 |
1100 ℃×50h
≤0.8 |
使用部位
|
熱風爐大墻及格子、蓄熱室、燃燒室、混風室墻和底及連絡管和各種燒咀磚 | |
注：括號內(nèi)數(shù)值為蓄熱室格子磚指標
| |
|
| 【返回】 【關閉】 |
|
|
|
|
